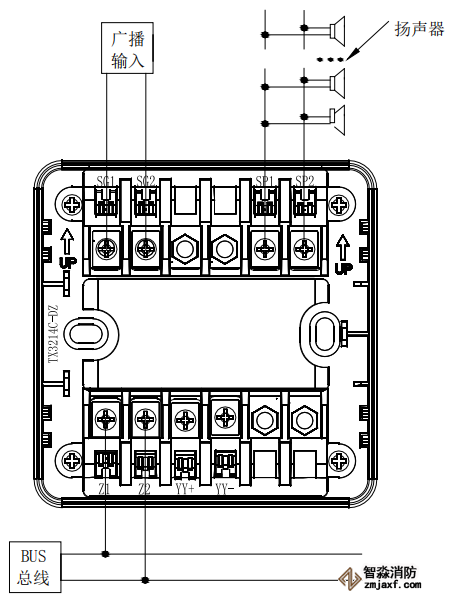

泰和安TX3214C輸出模塊接線圖
文章出處:http://www.wanpang.com.cn/責任編輯:消防檢測儀器設備人氣:841發表時間:2020-11-13 09:05:55
泰和安TX3214C輸出模塊接線圖:

接線端子說明:
Z1、Z2:總線信號輸入,無極性;
SG1、SG2:事故廣播輸入端子;
SP1、SP2:揚聲器端子;
YY+、YY-:音樂廣播輸入端子(預留)。
注意:
現場如需使用音樂廣播輸入端子,模塊應處于不檢線狀態。
若回路聯動設備全部為此模塊,最大帶載數量為30個。每個廣播功率放大器配接此模塊最大數量為10個。
布線要求:
總線宜采用RVS-2×1.0mm²或1.5mm²阻燃線,廣播線及揚聲器線均采用BV線,截面積≥1.0mm2,穿金屬管(線槽)或阻燃PVC管敷設。
